可换头样式：棘轮式，固定式，或开口式扭力头，用可调整的或
是预设的扳手只需推动锁销，就可迅速更换头，有多种头部样式
可供选择。
|
|
.选择性－两种可调式扳手可选，可快速设置八种预设模式
.尺寸合适－即使工作空间紧张，扭力工具的长度及直径
均可满足要求
.千分尺式调节－保证快速、准确的设定及调整
.精度保证－所有QC系列，顺时针误差小于±4%，逆时针误
差小于±6% (20~100%量程)
|
可调式扭力扳手手柄／±4%精度
|
型号
|
样式
|
手柄直径
|
范围
|
增量
|
长度
In.
|

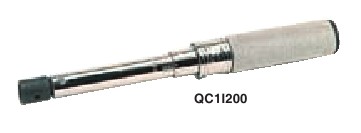

QC1l200
QC2l75
|
可调节
可调节
|
J(0.425")
J(0.425")
|
40-200 in.lb.
5-75 ft.lb.
|
1 in.lb.
.5 ft.lb.
|
9 3/8
13
|
|
预置式扭力扳手手柄／±4%精度
|
型号
|
样式
|
手柄
直径
|
范围
|
长度
In.
|
QC1P60
QC1P100
QC1P300
QC2P75
QC3P150
QC3P200
QC4P300
|
预置
预置
预置
预置
预置
预置
预置
|
J(0.425")
J(0.425")
J(0.425")
J(0.425")
Y(0.560")
Y(0.560")
X(0.735")
|
10-60 in.lb.(11-66 dNm)
15-100 in.lb.(17-113 dNm)
60-300 in.lb.(68-339 dNm)
5-75 ft.lb.(7-100 Nm)
30-150 ft.lb.(41-203 Nm)
40-200 ft.lb.(55-270 Nm)
60-300 ft.lb.(82-400 Nm)
|
6
8
10
11
23
23
27
|
|
方头/棘轮式
可以与套筒、开口扳手头或其它相似配件用于上述扭力扳手。
方头
尺寸
In.
|
J (0.425")
|
Y (0.560")
|
X (0.735")
|
Z (0.990")
|
头部
外径
In.
|
深度
In.
|
紧固件
中心与
止动销间距
|
棘齿
维修包
|
|
1/4
|
QJD8A** (350)
|
|
|
|
17/32
|
9/64
|
QJD 系列 - 2.50"
|
RKRT936
|
|
3/8
|
QJD12A** (900)
|
QYD12A** (900)
|
|
|
21/32
|
11/64
|
QYD 系列 - 3.00 "
|
RKRT936
|
|
1/2
|
QJD16A** (900)
|
QYD16A** (2,400)
|
QXD16A** (3,000)
|
|
21/32
|
11/64
|
QXD 系列 - 4.50"
|
RKRT936
|
|
3/4
|
|
|
QXD24A (3,600)
|
QZD24B (7,200)
|
25/32
|
11/64
|
QZD 系列 - 5.75"
|
RKRQC4
|
|
1
|
|
|
QXD32A (3,600)
|
QZD32B (7,200)
|
29/32
|
11/64
|
|
RKRQC5
|
** 上述棘轮头应用美国专利4,934,220号及6,125,722号
圆括号内的值是推荐******工作扭力，in.lb.
|
|
|
方头/固定式
套筒、开口扳手头或其它相似配件可用于上述扭力扳手。
方头
尺寸
In.
|
J (0.425")
|
Y (0.560")
|
X (0.735")
|
Z (0.990")
|
紧固件中心
与止动销间距
|
|
1/4
|
QJSD8A(350)
|
|
|
|
QJD 系列 - 2.50"
|
|
3/8
|
QJSD12A(900)
|
QYSD12A(1,200)
|
|
|
QYD 系列 - 3.00 "
|
|
1/2
|
QJSD16A(900)
|
QYSD16A(2,400)
|
QXSD16A(3,000)
|
|
QXD 系列 - 4.50"
|
|
3/4
|
|
|
QXSD24A(3,600)
|
QZSD24A(7,200)
|
QZD 系列 - 5.75"
|
|
1
|
|
|
QXSD32A(3,600)
|
QZSD32A(7,200)
|
|
圆括号内的值为推荐******工作扭力，in.lb.
|
|
|
|
所有Snap-on扭力扳手和检定仪都提供标定证书。所有扳手都根据ASME B-107-14
和ISO 6789精度标准进行检定(20%-100%)满量程),可溯源至NIST。
|
|
|
 QD2IN50, QD2IN100, QD3IN200, QD3IN350 & QD4IN800
|
|
Specifications
|
|
型号
|
上限扭力
(ft-lb)
|
下限扭力
(ft-lb)
|
上限扭力
(Nm)
|
下限扭力
(Nm)
|
增量
|
接口类型
|
重量
(g)
|
重量
(lb)
|
长
(mm)
|
|
QD2IN50
|
36
|
8
|
50
|
10
|
0.5 Nm/0.4 ft-lb
|
J
|
1127
|
2.3
|
368
|
|
QD2IN100
|
72
|
16
|
100
|
20
|
0.5 Nm/0.4 ft-lb
|
J
|
1127
|
2.3
|
368
|
|
QD3IN200
|
150
|
20
|
200
|
40
|
2 Nm/1.2 ft-lb
|
Y
|
1647
|
3.36
|
584
|
|
QD3IN350
|
251
|
59
|
350
|
40
|
2 Nm/1.2 ft-lb
|
X
|
1647
|
3.36
|
584
|
|
QD4IN800
|
600
|
120
|
800
|
150
|
5 Nm/4.3 ft-lb
|
Z
|
5461
|
11.14
|
1054
|
|
|
|
|
|
More Features and Benefits
. 所有扳手都根据ASME B-107-14和ISO 6789精度标准进行检定(20%-100%)满量程)并提供标定证书,可溯源至NIST。
. 激光刻度便于调整扭力
. Positive stop ensures instrument cannot be
accidentally disassembled if wound down past
scale
. 每一个扳手一个盒子以便长期保存
|
Related Items
. QC1I200-40-200 in. lbs. Wrench Body
. QC2I75-5-75 ft. lbs. Wrench Body
WARNINGS
.Wear safety goggles. (User and bystanders)
.Read additional safety precautions on pages 594 to 597 in
product catalog CAT1100.
|
|
